優勢特點
-
改傳統內溢流堰為外溢流堰，增加了沉降面積，不易堵料。
-
改傳統濃縮機水平方向給料改為傾斜給料，根本上消除給料堵塞問題。
-
設有緩流裝置，減緩物料水流上升速度，使溢流水更均勻、濁度更低。
工作原理
豎軸在電機傳動裝置的帶動下旋轉，礦漿沿著給料裝置流入槽體中心給料混勻筒，固體物料沉降在池的底部由刮板刮刀槽體中心派出，澄清溢流水經過緩流裝置從槽體外部的環形外溢流堰溢出。

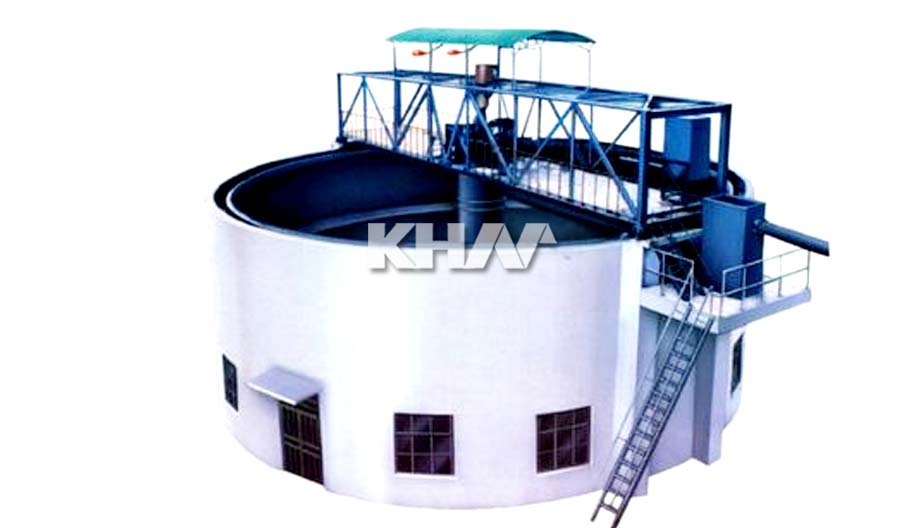

產品結構
1、槽體 2、脫氣槽 3、給料混勻筒 4、電動機傳動裝置 5、耙架提升裝置 6、緩流裝置 7、溢流堰 8、耙架 9、給料裝置 10、豎軸

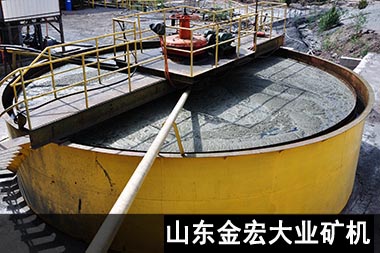

產品應用
適用于處理量較大和產品濃度低的場合，主要用于選礦廠精礦的濃縮和尾礦的脫水，亦可廣泛用于煤炭、化工、建材以及水源和污水處理工業中含固體顆粒液體的濃縮和凈化。
技術參數
|
型號 |
池直徑 |
池深度 |
沉降面積(m2) |
處理能(t/d) |
電機型號 |
電機功率 |
鋼槽體重量 |
重量 |
|
NZSG-2.5 |
2500 |
1850 |
4.9 |
5-10.8 |
Y90L-6 |
1.1 |
1000 |
2225 |
|
NZSG-3A |
3000 |
1800 |
7 |
5-23.3 |
Y100L-6 |
1.5 |
1664 |
3168 |
|
NZSG-3 |
3600 |
1800 |
10.2 |
5-28.5 |
Y100L-6 |
1.5 |
2097 |
3640 |
|
NZSG-5 |
5000 |
2956 |
16 |
16-90 |
Y90L-4 |
1.5 |
5160 |
8031 |
|
NZSG-6 |
6000 |
2956 |
28.3 |
98 |
Y90L-4 |
1.5 |
5769 |
9200 |
|
NZSG-7 |
7000 |
3000 |
38.5 |
140 |
Y112M-6 |
2.2 |
8548 |
13361 |
|
NZSG-8 |
8000 |
3318 |
50.2 |
185 |
Y132S-6 |
3 |
12966 |
19289 |
|
NZSG-9 |
9000 |
3376 |
63 |
210 |
Y132S-6 |
3 |
15304 |
21960 |
|
NZSG-12 |
12000 |
3600 |
113 |
370 |
Y132S-6 |
3 |
25389 |
34823 |
|
NZSG-15 |
15000 |
4000 |
176 |
580 |
Y132(M2)-6 |
5.5 |
35800 |
58800 |
|
NZSG-18 |
18000 |
4400 |
255 |
960 |
YCT200-413 |
7.5 |
49694 |
65992 |
|
NZSG-20 |
20000 |
4400 |
315 |
1400 |
Y160(M2)-8 |
3 |
59365 |
81238 |
