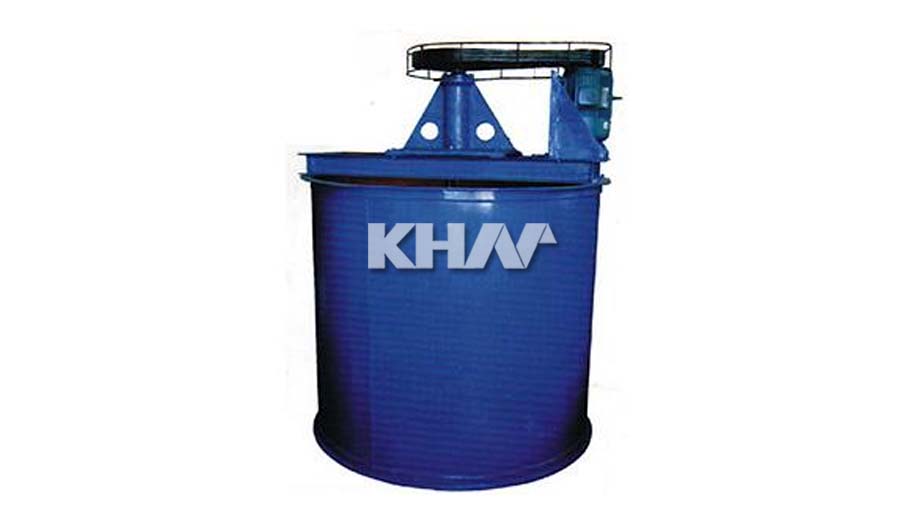

雙葉輪浸出攪拌槽
【產品簡介】一款用于金礦的氰化碳漿浸出攪拌設備。
【有效容積】6-395m3
【產品改進】雙層葉輪，攪拌均勻，能耗低；葉輪包膠，使用壽命長；采用多點給氣，充氣均勻
產品優勢：
中空軸通氣至底端，空氣經其進入槽內，分散均勻，氣泡??；
采用兩個新型葉輪，葉輪直徑大，轉速低，攪拌功耗小，可減少炭的磨損；
攪拌強度適中，槽內礦漿濃度、細度分布一致，可提高氰化的進出率和炭的吸附率
工作原理
礦漿在雙葉輪的拖動與攪拌作用下，在中心由上至下流動，經周邊的阻尼板進行擴散，在軸的下端給入空氣，與礦漿進行混合并向上循環，形成均勻的懸浮混合液。
雙葉輪浸出攪拌槽適用于比重小、粘度低、沉降速度慢、礦石粒度在-200目占90%以上，礦漿濃度小于45%的黃金浸出、吸附及其它混合作業中。
技術參數
|
型號 |
槽體規格直徑×高度 |
有效容積(m3) |
葉輪轉速(r.p.m) |
葉輪直徑 |
電動機功率 |
行星擺線減速器型號 |
槽體重量 |
總重 |
|
SJ2.0×2.5 |
2000×2500 |
6 |
52 |
909 |
2.2 |
XLD2.2-4-29 |
1609 |
2144 |
|
SJ2.5×3.15 |
2500×3150 |
13.14 |
52 |
935 |
2.2 |
XLD2.2-4-29 |
2241 |
3095 |
|
SJ3.0×3.0 |
3000×3000 |
18 |
40.85 |
1130 |
4 |
XLD4-5-35 |
3391 |
4583 |
|
SJ3×3.15 |
3000×3150 |
18.93 |
43 |
1130 |
4 |
XLD4-5-35 |
2801 |
4160.6 |
|
SJ3×3.5 |
3000×3500 |
21 |
43 |
1130 |
4 |
XLD4-5-35 |
2975 |
4334.6 |
|
SJ3.15×3.55 |
3150×3550 |
24 |
43 |
1260 |
4 |
XLD4-5-35 |
3330 |
4322.8 |
|
SJ3.5×3.5 |
3500×3500 |
30 |
52 |
1310 |
5.5 |
XLD5.5-5-29 |
4286 |
5025 |
|
SJ3.5×4 |
3500×4000 |
32.7 |
52 |
1310 |
5.5 |
XLD5.5-5-29 |
4631 |
5429 |
|
SJ3.55×4.0 |
3550×4000 |
33.6 |
43 |
1310 |
4 |
XLD4-5-35 |
4060 |
5025 |
|
SJ3.7×4.2 |
3700×4200 |
38.4 |
42 |
1310 |
4 |
XLD4-5-43 |
5058 |
6153 |
|
SJ4.0×4.5 |
4000×4500 |
48 |
35 |
1750 |
7.5 |
XLD7.5-7-43 |
6105 |
7569 |
|
SJ4.5×5.0 |
4500×5000 |
71.57 |
35 |
1750 |
7.5 |
XLD7.5-7-43 |
7506 |
10864 |
|
SJ5.0×5.6 |
5000×5600 |
98 |
31 |
2046 |
11 |
XLD11-8-47 |
10482 |
14291 |
|
SJ5.5×6.0 |
5500×6000 |
112 |
31 |
2100 |
11 |
XLD11-8-47 |
14209 |
18745 |
|
SJ6.5×7.0 |
6500×7000 |
195 |
21 |
2400 |
22 |
XLD22-10-47 |
17890 |
26900 |
|
SJ7.0×7.5 |
7000×7500 |
245.4 |
21 |
2400 |
22 |
XLD22-10-47 |
22090 |
29030 |
|
SJ7.5×8.0 |
7500×8000 |
268.6 |
21 |
2900 |
18.5 |
XLD22-10-47 |
24594 |
32796 |
|
SJ8.0×8.5 |
8000×8500 |
342 |
18.5 |
3200 |
30 |
XLD22-11-59 |
33489 |
42467 |
|
SJ8.5×9.0 |
8500×9000 |
395 |
18.5 |
3300 |
30 |
Y250-8 |
36696 |
46623 |
