搖床是用于選別細粒物料的重力選礦設備，廣泛應用于選別錫、鎢、金銀、鉛、鋅、鉭、鈮、鐵、錳、鈦鐵和煤等。我廠生產搖床歷史悠久，并不斷開發創新，從最初的直條床面搖床基礎上發展到單曲波床面搖床（上世紀70年代），再到雙曲波床面搖床（上世紀90年代），使搖床的處理量、回收率和富集比都有大幅度的提高。

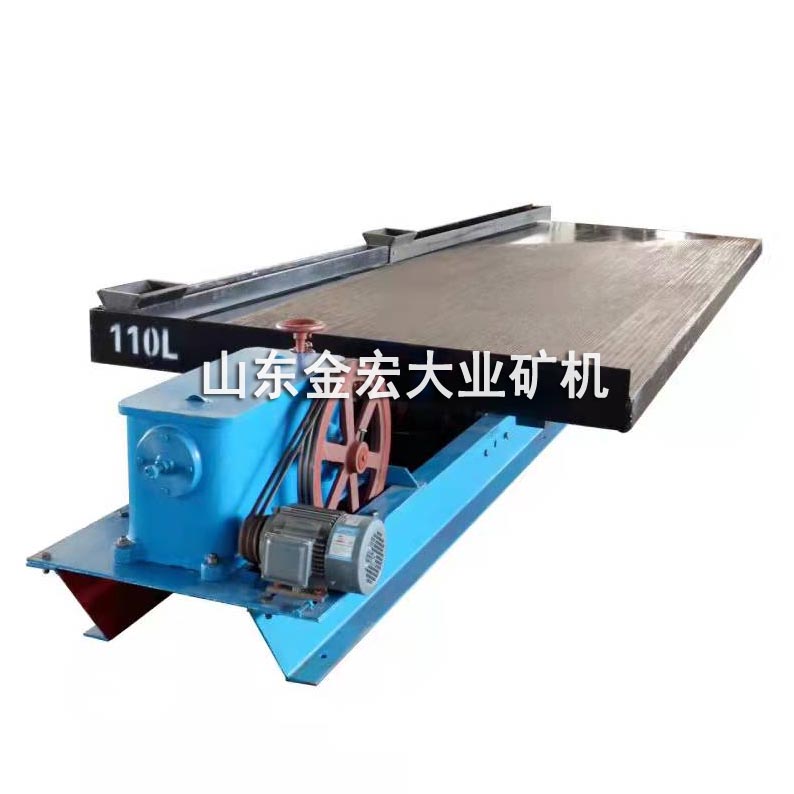

【產品簡介】一款利用床面的不對稱往復運動實現輕重礦物分選的重選設備。
【生產能力】0.1～1.8 t/h
【產品改進】采用凸輪杠桿式床頭，改變滑動頭在搖臂上的位置可以調節沖程，沖次則由平滑電機皮帶輪調節
性能特點
搖床是結合了國內搖床和重力選礦技術，具有富集比高、選別效率好、操作簡單等優點，且一次得出最終精礦和最終尾礦。與傳統工藝相比具有不用藥劑、耗能低、便于管理等優點，具有較高的性能價格比。
-
橫向坡度調節范圍大（0～10°），沖程容易調節；
-
在改變橫向坡度和沖程時，亦可保持床面運行平穩；
-
彈簧放置在機箱內，結構緊湊；
-
不消耗藥劑，耗電很少
工作原理

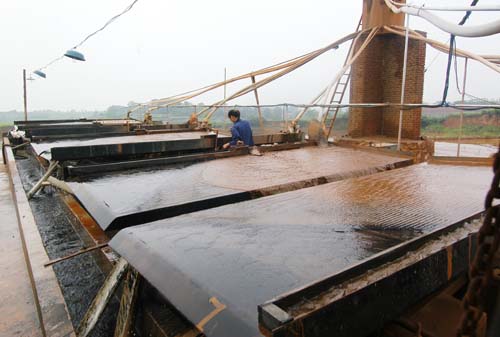

礦粒群從床面上角的給礦槽送入，同時由給水槽供給橫向沖洗水，于是礦粒在重力，橫向流水沖力，床面作往復不對稱運動所產生的慣性和摩擦力的作用下，按比重和粒度分層，并沿床面作縱向運動和沿傾斜床面作橫向運動。比重和粒度不同的礦粒沿著各自的運動方向逐漸扇形流下，分別從精礦端和尾礦側的不同區排出，最后被分成精礦，中礦和尾礦。搖床可用于粗選、精選、掃選等不同作業，選別粗砂(2-0.5mm)、細砂(0.5-0.074mm)、礦泥(-0.074)等不同粒級。當處理鎢、錫等礦石時，搖床的有效回收粒度范圍為2-0.22毫米，也可用于選別鐵、錳礦石和煤。
技術參數
|
名 稱 |
單 位 |
粗砂搖床 |
細砂搖床 |
礦泥搖床 |
|
臺面尺寸 |
長度 |
MM |
4450 |
4450 |
4450 |
|
傳動端寬 |
MM |
1855 |
1855 |
1855 |
|
精礦端寬 |
MM |
1546 |
1546 |
1546 |
|
最大給礦粒度 |
MM |
2 |
0.5 |
0.15 |
|
給礦量 |
T/d |
30-60 |
10-20 |
15-25 |
|
給礦濃度 |
% |
25-30 |
20-25 |
15-25 |
|
行程 |
MM |
16-22 |
11-16 |
8-16 |
|
頻率 |
F |
15-48 |
48-53 |
50-57 |
|
臺面清洗水量 |
T/d |
80-150 |
30-60 |
10-17 |
|
橫向坡度 |
度 |
2.5-4.5 |
1.5-3.5 |
1-2 |
|
縱向坡度 |
% |
1.4 |
0.92 |
---- |
|
臺面尖滅角 |
度 |
32-42 |
40 |
42 |
|
選礦面積 |
---- |
7.6 |
7.6 |
7.6 |
|
臺面長度比 |
---- |
2.6 |
2.6 |
2.6 |
|
電機功率 |
KW |
1.1 |
1.1 |
1.1 |
