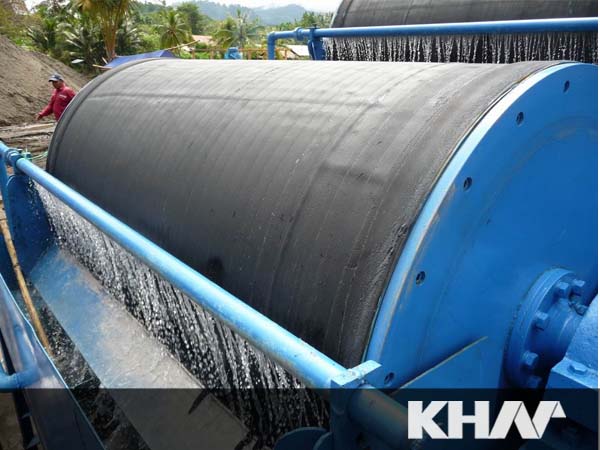

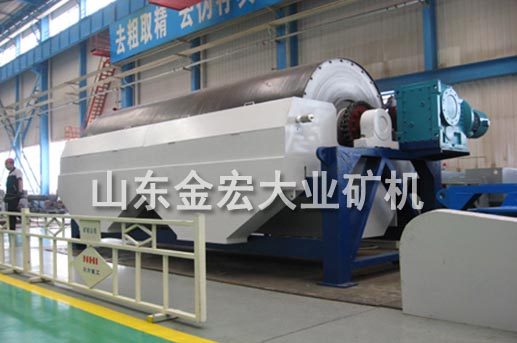

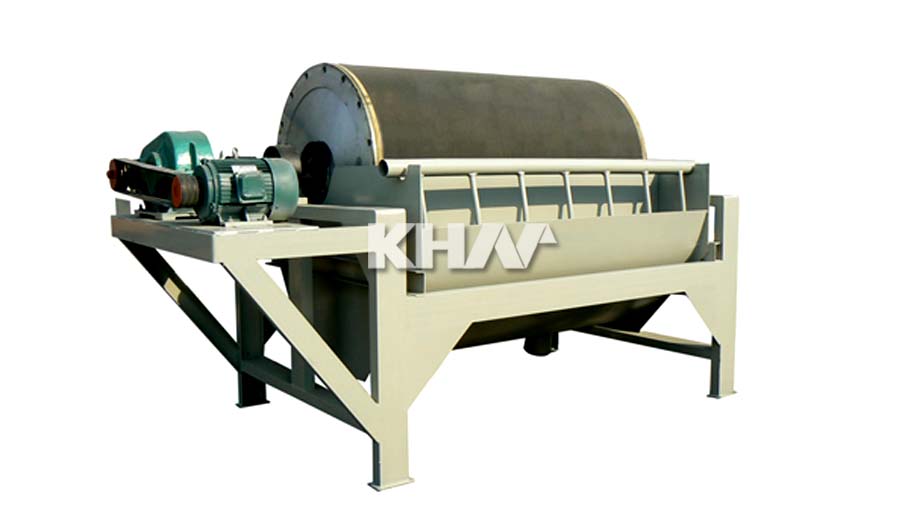

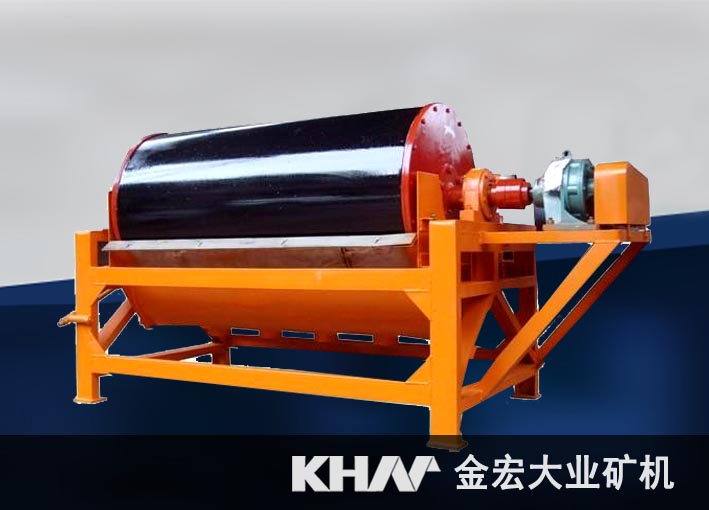

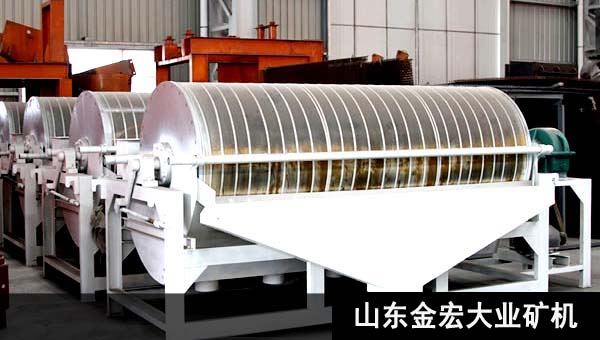

選機適用于粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選，也用于煤、非金屬礦、建材等物料的除鐵作業。磁選機的磁系，采用優質鐵氧體材料或與稀土磁鋼復合而成，筒表平均磁感應強度為100～600mT。根據用戶需要，可提供順流、半逆流、逆流型等多種不同表強的磁選機。本產品具有結構簡單、處理量大、操作方便、易于維護等優點。
本機廣泛用于選礦、洗煤和化工等部門，用于濕式選別粒度為6～0毫米的強磁性礦物，并將礦物分為磁性物及非磁性物兩種產品。它所選別的強磁性物通常有磁鐵礦，磁黃鐵礦等。
產品介紹
永磁筒式磁選機根據其箱底結構的不同，可以分為順流型、逆流型與半逆流型三種。
順流型永磁筒式磁選機的底箱結構如圖所示，礦漿給入方向與筒轉向相同，精礦在另一側排出，尾礦直接在底部排出，一般應用于6～0mm強磁性礦物粗、精選，回收率低、品位高（因磁翻作用強）但不宜處理細粒（因筒與礦漿相對運動速度較低，清洗作用差）
逆流型永磁筒式磁選機的底箱結構如圖所示，礦漿給入方向與筒轉向相反，精礦在給礦一側排出，尾礦與另一側排出。一般應用于0.6－0mm強磁性礦石粗、掃選，回收率高（因尾礦排出點處離給礦口遠，選別充分）但品位低（因磁翻作用差）。
半逆流型永磁筒式磁選機的底箱結構如圖所示，礦漿給入方向與筒轉向一半相同，一半相反，與順流型不同之處是礦漿在槽內轉了個圈。因?yàn)榈V漿被沖散水沖成松散狀，可防止夾雜，并且礦漿運動方向與磁力方向一致，有利于回收由于0.5－0mm強磁性礦石粗、精、掃選回收率、品位都高，礦漿面平穩，因而選別穩定。故應用較廣泛。
性能特點
磁系采用優質鐵氧體材料或與稀土磁鋼復合而成，筒表平均磁感應強度為100～600mT。
同一圓筒可配三種槽體，適應不同選別工藝。
設備占地面積小，對磁性礦物的分選效果好，減輕下一道工序的負荷
貧鐵礦經粗碎或中碎后的粗選，排除圍巖等廢石，提高品位，減輕下一道工序的負荷。
用于赤鐵礦還原閉路焙燒作業中將未充分還原的生礦選別，返回再燒。
用于陶瓷行業中將瓷泥中混雜的鐵除去，提高陶瓷產品的質量。
燃煤礦、鑄造型砂、耐火材料以及其它行的需用要的除鐵作業。
工作原理
礦漿經給礦箱流入槽體后，在給礦噴水管的水流作用下，礦粒呈松散狀態進入槽體的給礦區。在磁場的作用，磁性礦粒發生磁聚而形成“磁團”或“磁鏈”，“磁團”或“磁鏈”在礦漿中受磁力作用，向磁極運動，而被吸附在圓筒上。
由于磁極的極性沿圓筒旋轉方向是交替排列的，并且在工作時固定不動，“磁團”或“磁鏈”在隨圓筒旋轉時，由于磁極交替而產生磁攪拌現象，被夾雜在“磁團”或“磁鏈”中的脈石等非磁性礦物在翻動中脫落下來，最終被吸在圓筒表面的“磁團”或“磁鏈”即是精礦。精礦隨圓筒轉到磁系邊緣磁力最弱處，在卸礦水管?chē)姵龅臎_洗水流作用下被卸到精礦槽中，如果是全磁磁輥，卸礦是用刷輥進行的。非磁性或弱磁性礦物被留在礦漿中隨礦漿排出槽外，即是尾礦。
技術參數
|
型號 |
筒徑mm |
筒長mm |
圓筒轉速r/min |
給料粒度mm |
處理量 t/h |
功率KW |
|
CTB6012 |
600 |
1200 |
<35 |
2-0 |
10-20 |
1.5 |
|
CTB6018 |
600 |
1800 |
<35 |
2-0 |
15-30 |
2.2 |
|
CTB7518 |
750 |
1800 |
<35 |
2-0 |
20-45 |
2.2 |
|
CTB9018 |
900 |
1800 |
<35 |
3-0 |
40-60 |
3 |
|
CTB9021 |
900 |
2100 |
<35 |
3-0 |
45-60 |
3 |
|
CTB9024 |
900 |
2400 |
<28 |
3-0 |
45-70 |
4 |
|
CTB1018 |
1050 |
1800 |
<20 |
3-0 |
50-75 |
5.5 |
|
CTB1021 |
1050 |
2100 |
<20 |
3-0 |
50-100 |
5.5 |
|
CTB1024 |
1050 |
2400 |
<20 |
3-0 |
60-120 |
5.5 |
|
CTB1218 |
1200 |
1800 |
<18 |
3-0 |
80-140 |
5.5 |
|
CTB1224 |
1200 |
2400 |
<18 |
3-0 |
85-180 |
7.5 |
|
CTB1230 |
1200 |
3000 |
<18 |
3-0 |
100-180 |
7.5 |

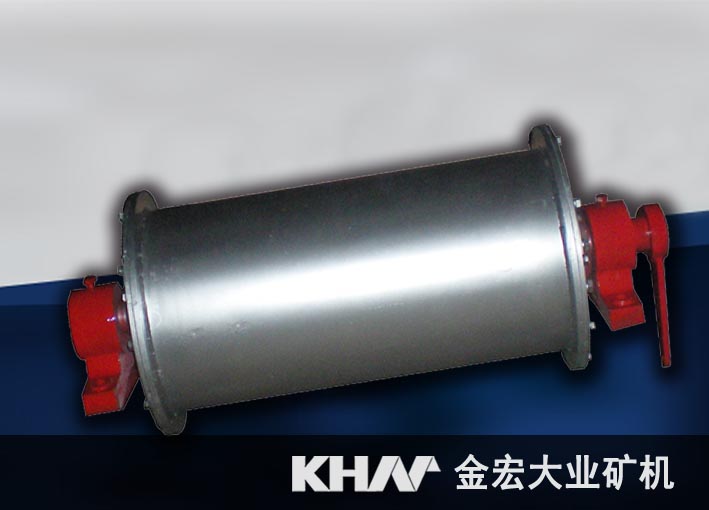

永磁磁力滾筒性能特點：
永磁磁力滾筒（也稱磁滑輪），主要適用于以下用途：
1、貧鐵礦經粗碎或中碎后的粗選，排除圍巖等廢石，提高品位，減輕下一道工序的負荷。
2、用于赤鐵礦還原閉路焙燒作業中將未充分還原的生礦選別，返回再燒。
3、用于陶瓷行業中將瓷泥中混雜的鐵除去，提高陶瓷產品的質量。
4、燃煤礦、鑄造型砂、耐火材料以及其它行的需用要的除鐵作業。
永磁磁力滾筒技術參數
|
型號 |
筒體尺寸(D×L)(mm) |
配用皮帶寬度 |
筒表磁場強度 |
入選粒度 |
處理能力(t/h) |
|
XCT465 |
400×650 |
500 |
定做范圍1600-4500高斯 |
＜70 |
5 |
|
XCT565 |
500×650 |
500 |
＜70 |
10 |
|
XCT665 |
600×650 |
500 |
＜70 |
15 |
|
XCT68 |
600×800 |
650 |
＜80 |
20 |
|
XCT758 |
750×800 |
650 |
定做范圍1600-5500高斯 |
＜70 |
25 |
|
XCT7595 |
750×950 |
800 |
＜80 |
30 |
|
XCT995 |
900×950 |
800 |
＜80 |
150-210 |
|
XCT10115 |
1000×1150 |
1000 |
＜80 |
350-430 |
|
