圓振動篩做圓形運動，是一種多層數、高效新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，圓振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。（注：我公司可根據不同用戶的實際情況，可定制各種規格、各種振動方式的振動篩）。

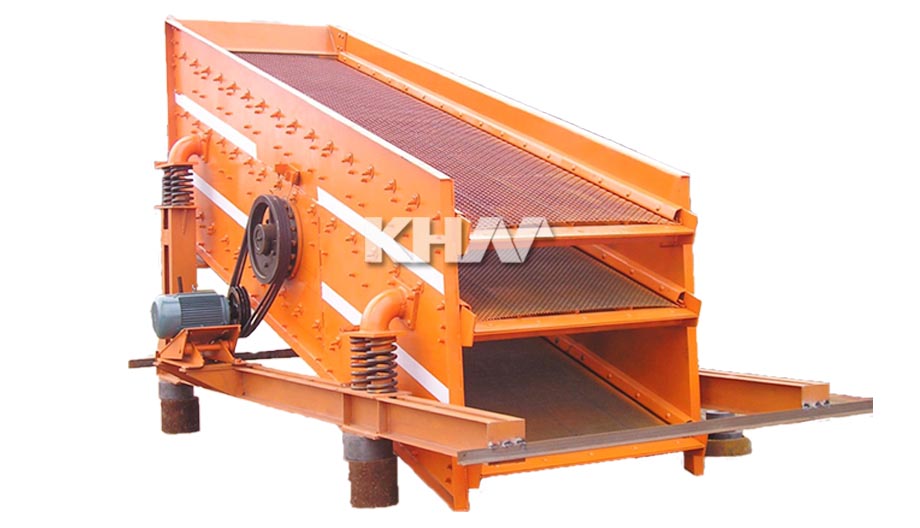

圓振動篩主要由篩箱、激振器、懸掛（或支承）裝置及電動機等組成。電動機經三角皮帶，帶動激振器主軸回轉，由于激振器上不平衡重物的離心慣性力作用，使篩箱獲振動。改變激振器偏心軸，可獲得不同振幅。

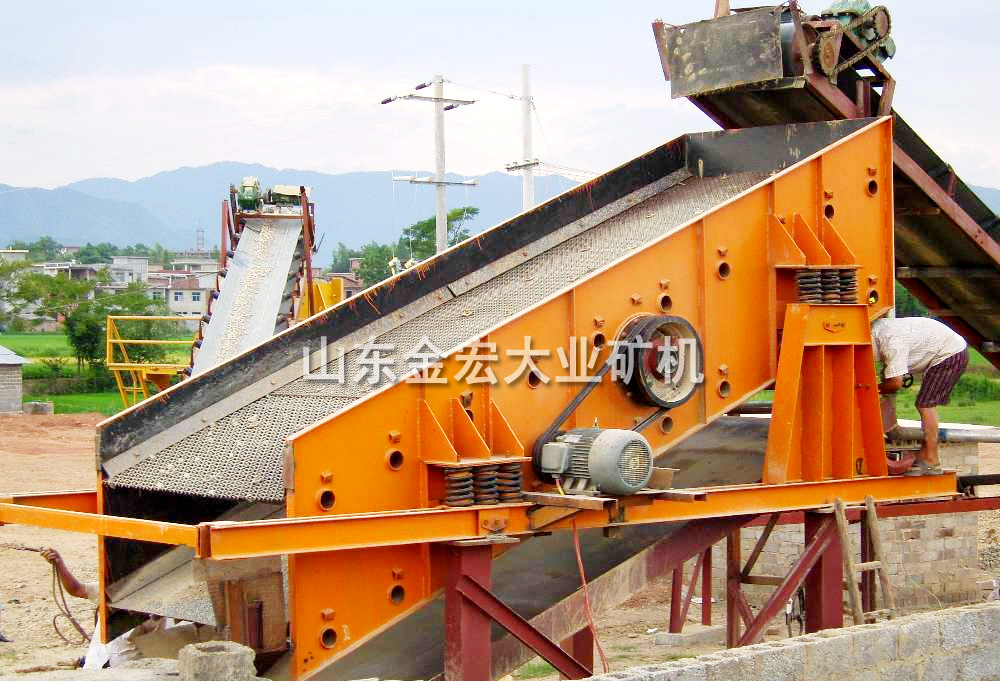

圓振動篩適宜采石場篩分砂石料，也可供選煤、選礦、建材、電力及化工等行業作產品分級用。
性能特點
-
篩網可采用耐磨橡膠材料制作，使用壽命長。
-
篩框結構強度高。
-
大游隙軸承運轉溫升低。
-
機械結構合理、噪聲小，篩分效率高。
-
環槽鉚釘聯接、結構先進，堅固耐用。
-
處理量大，零部件通用性強，維修方便。
工作原理
圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接。篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。
圓振篩一般電動機安裝在篩框的右側，也可安裝在篩框的左側，如果無特殊要求，制造廠按物料運動方向的右側安裝供貨。
篩網分類
篩網是主要易損件。根據物料品種和用戶要求，可采用高錳鋼編織篩網、沖孔篩板和橡膠篩板，篩面有單層和雙層兩種，各類篩板均能滿足篩分效率高、壽命長、不堵孔的要求。
圓振動篩所用的耐磨篩網可根據受料負荷的不同，分為輕型(HD60橡膠)篩網、中型(HD70橡膠)篩網和重型(HDS橡膠)篩網四種，供用戶選擇。
技術參數
|
型號 |
篩網
層數 |
篩網
面積
(㎡) |
篩孔
尺寸
(mm) |
最大
進料
尺寸
(mm) |
處理
能力
(m³/h) |
振動
功率
(r/min) |
雙振
幅
(mm) |
電機
功率
(kw) |
篩面
傾角
(°) |
篩面
規格
(mm) |
總重量
(kg) |
外形尺寸
(長×寬×高)(mm) |
|
2YK1225 |
2 |
6 |
4-50 |
400 |
8-60 |
800-970 |
8 |
5.5 |
20 |
1200×2500 |
3500 |
2930×1860×870 |
|
3YK1225 |
3 |
9 |
4-50 |
400 |
10-70 |
800-970 |
8 |
5.5 |
20 |
1200×2500 |
3850 |
3070×1860×1210 |
|
2YK1230 |
2 |
7.2 |
4-50 |
400 |
12-78 |
800-970 |
8 |
7.5 |
20 |
1200×3000 |
4200 |
3430×1860×870 |
|
3YK1230 |
3 |
10.8 |
4-50 |
400 |
13-80 |
800-970 |
8 |
7.5 |
20 |
1200×3700 |
4600 |
3570×1860×1210 |
|
2YK1237 |
2 |
8.88 |
4-50 |
400 |
15-86 |
800-970 |
8 |
7.5 |
20 |
1200×3700 |
4600 |
4050×1860×870 |
|
3YK1237 |
3 |
13.22 |
4-50 |
400 |
16-90 |
800-970 |
8 |
7.5 |
20 |
1500×3500 |
5200 |
4270×1860×1210 |
|
2YK1535 |
2 |
10.5 |
5-50 |
400 |
20-125 |
800-970 |
8 |
11 |
20 |
1500×3500 |
5890 |
4120×2210×1230 |
|
3YK1535 |
3 |
15.75 |
5-50 |
400 |
21-125 |
800-970 |
8 |
11 |
20 |
1500×3500 |
6700 |
4360×2210×1610 |
|
2YK1545 |
2 |
13.5 |
5-50 |
400 |
22-150 |
800-970 |
8 |
15 |
20 |
1500×4500 |
6330 |
5120×2210×1230 |
|
3YK1545 |
3 |
20.25 |
5-50 |
400 |
22-150 |
800-970 |
8 |
15 |
20 |
1500×4500 |
6800 |
5360×2210×1610 |
|
4YK1545 |
4 |
27 |
5-50 |
400 |
22-155 |
800-970 |
8 |
18.5 |
20 |
1500×4500 |
7800 |
5930×2210×2060 |
|
2YK1548 |
2 |
14.4 |
5-50 |
400 |
22.5-162 |
800-970 |
8 |
15 |
20 |
1500×4800 |
6980 |
5420×2210×1230 |
|
3YK1548 |
3 |
21.6 |
5-50 |
400 |
22.5-162 |
800-970 |
11 |
15 |
20 |
1500×4800 |
7700 |
5660×2210×1610 |
|
4YK1548 |
4 |
28.8 |
5-50 |
400 |
22.5-162 |
800-970 |
8 |
18.5 |
20 |
1500×4800 |
8700 |
6230×2210×2060 |
|
2YK1848 |
2 |
17.28 |
5-80 |
400 |
25-206 |
750 |
8 |
15 |
20 |
1800×4800 |
9080 |
5420×2550×1420 |
|
3YK1848 |
3 |
25.92 |
5-80 |
400 |
32-276 |
750 |
8 |
18.5 |
20 |
1800×4800 |
9600 |
5660×2550×1780 |
|
4YK1848 |
4 |
34.54 |
5-80 |
400 |
32-285 |
750 |
8 |
22 |
20 |
1800×4800 |
11100 |
6290×2550×2160 |
|
2YK1854 |
2 |
19.44 |
5-80 |
400 |
32-312 |
800-970 |
8 |
18.5 |
20 |
1800×5400 |
10150 |
5960×2550×1420 |
|
3YK1854 |
3 |
29.16 |
5-80 |
400 |
32-312 |
800-970 |
8 |
22 |
20 |
1800×5400 |
10840 |
6260×2550×1780 |
|
4YK1854 |
4 |
38.88 |
5-80 |
400 |
32-336 |
800-970 |
8 |
30 |
20 |
1800×5400 |
12840 |
6830×2550×2160 |
|
2YK2160 |
2 |
25.2 |
5-100 |
400 |
50-475 |
970 |
8 |
30 |
20 |
2100×2600 |
11780 |
6720×2840×1530 |
|
3YK2160 |
3 |
37.8 |
5-100 |
400 |
50-475 |
970 |
8 |
30 |
20 |
2100×2600 |
12800 |
7030×2840×1910 |
|
4YK2160 |
4 |
50.4 |
5-100 |
400 |
50-497 |
970 |
8 |
37 |
20 |
2100×2600 |
14800 |
7300×2840×2380 |
|
2YK2460 |
2 |
28.8 |
5-100 |
400 |
65-550 |
970 |
8 |
37 |
20 |
2400×6000 |
15600 |
7020×3140×1530 |
|
3YK2460 |
3 |
43.2 |
5-100 |
400 |
70-620 |
970 |
8 |
37 |
20 |
2400×6000 |
17600 |
7300×3140×1910 |
|
4YK2460 |
4 |
57.6 |
5-100 |
400 |
80-680 |
970 |
8 |
45 |
20 |
2400×6000 |
19600 |
7600×3140×2380 |
|
2YK3072 |
2 |
14.3 |
5-100 |
400 |
200-700 |
750 |
8 |
22×2 |
20 |
3000×7200 |
23600 |
7200×4520×4184 |
|
3YK3072 |
3 |
21.4 |
5-100 |
400 |
230-800 |
750 |
8 |
22×2 |
20 |
3000×7200 |
25500 |
7200×4520×4684 |
