該電磁振動給料機用于把物料從貯料倉或其它貯料設備中均勻或定量的供給到受料設備中，是實行流水作業自動化的必備設備，分敞開型和封閉型兩種?？蓮V泛應用于礦山、冶金、煤炭、建材、輕工、化工、電力、機械、糧食等各行業中，用于把塊狀顆粒狀及粉狀物料從料倉或漏斗中均勻連續或定量地給到受料裝置中，以及用于自動配料，定量包裝等，并可應用于自動控制的流程中，實現生產流程的自動化，我們可根據要求生產電磁振動給料機、給料斗、輸送機。
優勢特點
1.體積小，重量輕，結構簡單，安裝方便，無轉動部件不需潤滑，維修方便，運行費用低。
2.由于運用了機械振動學的共振原理，雙質體在低臨界近共振狀態下工作，因而消耗電能少。
3.由于可以瞬時地改變和啟閉料流，所以給料量有較高的精度。
4.可以實現生產流程的集中控制和自動控制。
5.給料槽磨損較小。
6.采用合金鋼板制成的料槽，可適用輸送高溫、磨損嚴重及有腐蝕性的物料等。
7.不適用于具有防爆要求的場合。
工作原理
電磁振動給料機的給料過程是利用電磁振動器驅動給料槽沿傾斜方向周期往復運動來實現的，當給料機振動的加速度垂直分量大于重力加速度時，槽中的物料將被拋起，并按照拋物線的軌跡向前進行跳躍運動，拋起和下落在1/5秒內完成，料槽每振動一次槽中的物料被拋起向前跳躍一次，這樣槽體以每分鐘3000次的頻率振動，物料相應地被拋起向前跳躍，使物料均勻連續向前移動，實現給料。
產品結構

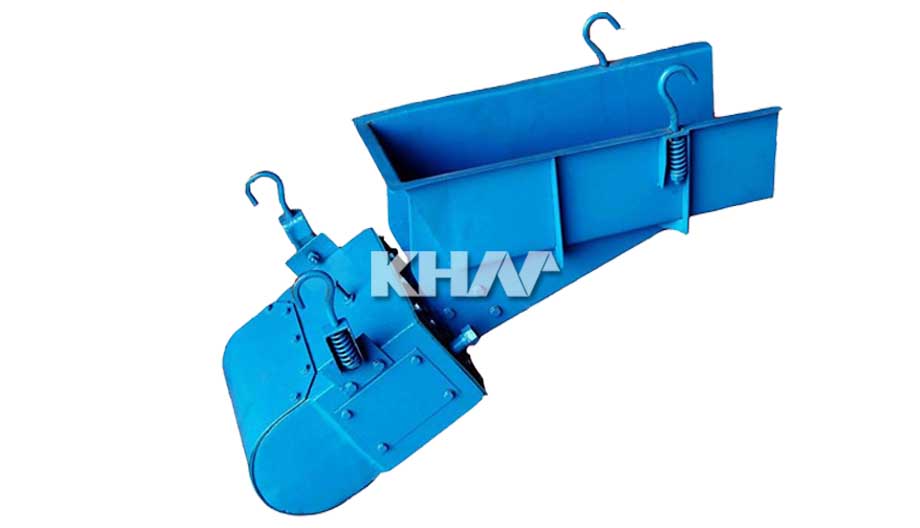

電磁振動給料機由以下主要部件組成Ⅰ、料槽Ⅱ、減振器Ⅲ、電磁振動器Ⅳ、控制箱。如圖所示。
技術參數
|
型號
|
料槽尺寸長×寬×高
|
給料粒度
|
水平給料量(t/h)
|
-10°給料量(t/h)
|
功率
|
外形尺寸長×寬×高
|
重量
|
|
GZ⒈
|
600×200×100
|
50
|
5
|
7
|
0.06
|
910×376×485
|
80
|
|
GZ⒉
|
800×300×120
|
50
|
10
|
14
|
0.15
|
1175×608×600
|
165.5
|
|
GZ⒊
|
900×400×150
|
75
|
25
|
35
|
0.2
|
1325×578×675
|
223
|
|
GZ⒋
|
1100×500×200
|
100
|
50
|
70
|
0.45
|
1616×762×814
|
462
|
|
GZ⒌
|
1200×700×250
|
150
|
100
|
140
|
0.65
|
1815×840×980
|
631
|
|
GZ⒍
|
1600×900×250
|
200
|
150
|
210
|
1.5
|
2410×10925×1500
|
1140
|
|
GZ⒎
|
1800×1100×250
|
250
|
250
|
350
|
3
|
2800×1330×1710
|
2017
|
|
GZ⒏
|
2200×1300×300
|
300
|
400
|
580
|
4
|
3302×1556×1995
|
2985
|
|
GZ⒐
|
2400×1500×300
|
350
|
600
|
840
|
5.5
|
3515×1776×2200
|
3549
|
|
GZ⒑
|
2500×1800×375
|
500
|
750
|
1050
|
4×2
|
3630×2500×2235
|
6491
|
|
GZ⒒
|
2800×2000×375
|
500
|
1000
|
1400
|
5.5×2
|
4060×2640×2919
|
7680
|
|
GZ⒓
|
3000×2200×400
|
500
|
1200
|
1500
|
15
|
5260×2860×2563
|
8840
|
|
GZ⒔
|
3200×2500×450
|
500
|
1300
|
1600
|
15
|
6394×3040×2864
|
9920
|
|
GZ⒕
|
3500×2500×450
|
550
|
1500
|
1700
|
18.5
|
7475×3802×3000
|
11000
|
