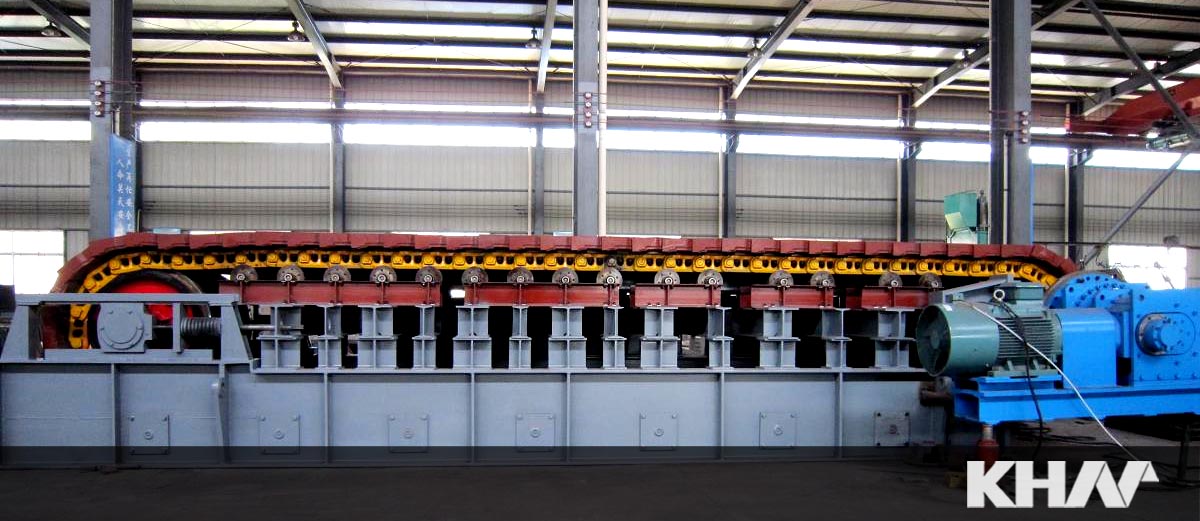

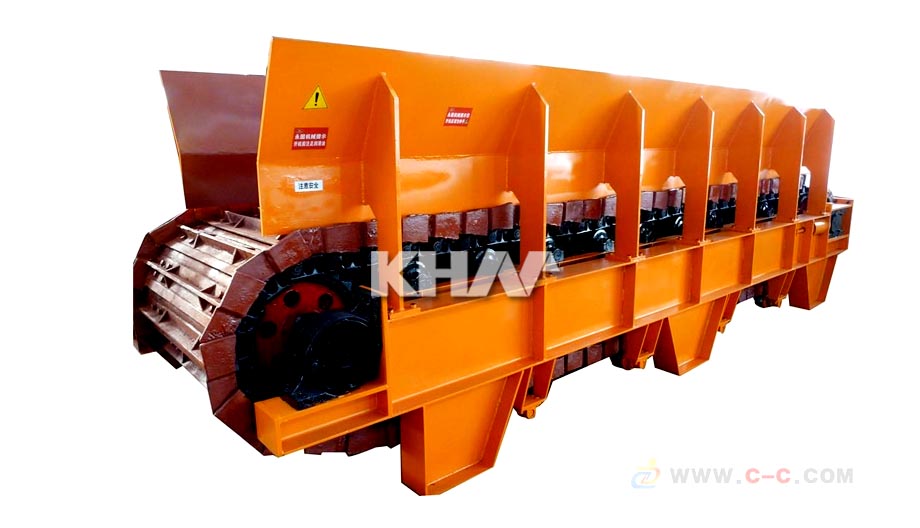

板式給料機
適用于短距離輸送給料粒度160mm以下的塊狀物料。在礦山、選廠、化工、水泥、建材等部門，廣泛用于從儲料倉往破碎、運輸?shù)葯C械作均勻連續給料。可水平安裝，也可傾斜安裝，其最大向上傾角20度。一般適用于運輸松散密度小于1200kg/m3、塊重小于140kg、溫度350℃以下的物料
板式輸送機分為輕型、中型、重型3種。常用板式給料機為中型和重型。中型和重型板式給料機主要由以下若干部件組成：
1、傳動裝置：傳動裝置包括電動機、減速機、聯軸器等。 2、頭輪裝置包括頭部機座、主動軸、鏈輪、傳動軸、前機架等。 3、鏈條 4、鏈板 5、尾輪裝置：包括鏈輪、后機架、拉緊裝置等。 6、支承與攔板 7、中間架
【產品簡介】一款抗沖擊、輸送量大的給料機械。
【進料粒度】：160-700mm
【生產能力】：20-500t/h
【應用范圍】：礦山、選廠、化工、水泥、建材等部門
【產品改進】采用大速比減速機，調速電動機，取消棘輪機構。
1、結構緊湊，質量可靠
2、用途廣泛，工作效率高
3、設計一流，技術領先
工作原理
給料機由電動機、減速器驅動含有齒槽結構的頭部鏈輪轉動，從而使與鏈輪相嚙合的牽引鏈條，牽引裝有物料的輸送槽向前運行。承載機構—牽引鏈在支重輪上行走，托輪托住輸送槽,承受了物料與運行構件的重量。物料由位于尾部上方的儲倉內推落到輸送槽內，隨輸送槽向前運行至頭部罩殼的溜槽口卸出
產品結構
板式給料機分為輕型、中型、重型3種。
常用板式給料機為中型和重型。中型和重型板式給料機主要由以下若干部件組成：
1、傳動裝置：傳動裝置包括電動機、減速機、聯軸器等。 2、頭輪裝置包括頭部機座、主動軸、鏈輪、傳動軸、前機架等。 3、鏈條 4、鏈板 5、尾輪裝置：包括鏈輪、后機架、拉緊裝置等。 6、支承與攔板 7、中間架
技術參數
|
型號
|
鏈板
|
給料粒度
|
生產能力(m3/h)
|
電動機
|
外形尺寸長*寬*高
|
重量
|
|
寬度
|
鏈輪中心距離
|
速度(m/s)
|
型號
|
功率
|
|
GBH80-22
|
800
|
2200
|
0.025-1.5
|
≤300
|
15-91
|
Y132M-4
|
7.5
|
3840*2853*1185
|
3722
|
|
GBH80-4
|
800
|
4000
|
0.025-1.5
|
≤300
|
15-91
|
Y132M-4
|
7.5
|
5640*2826*1158
|
4903
|
|
GBH100-1.6
|
1000
|
1600
|
0.025-1.5
|
≤350
|
22-131
|
Y160M-6
|
7.5
|
3240*3026*1235
|
3561
|
|
GBH100-3
|
1000
|
3000
|
0.025-1.5
|
≤350
|
22-131
|
Y160M-6
|
7.5
|
4640*3114*1235
|
4584
|
|
GBH120-1.8
|
1200
|
1800
|
0.025-1.5
|
300-400
|
35-217
|
Y160M-6
|
7.5
|
3440*3314*1235
|
3965
|
|
GBH120-2.2
|
1200
|
2200
|
0.025-1.5
|
300-400
|
35-217
|
Y160M-6
|
7.5
|
3840*3314*1285
|
4238
|
|
GBH120-2.6
|
1200
|
2600
|
0.025-1.5
|
300-400
|
35-217
|
Y160M-6
|
7.5
|
4240*3314*1285
|
4572
|
|
GBH120-3
|
1200
|
3000
|
0.025-1.5
|
300-400
|
35-217
|
Y160M-6
|
7.5
|
4640*3314*1285
|
4866
|
|
GBH120-4
|
1200
|
4000
|
0.025-1.5
|
300-400
|
35-217
|
Y160M-6
|
7.5
|
5640*3314*1285
|
5706
|
|
GBH120-4.5
|
1200
|
4500
|
0.025-1.5
|
300-400
|
35-217
|
Y160M-6
|
7.5
|
6140*3314*1285
|
6114
|
