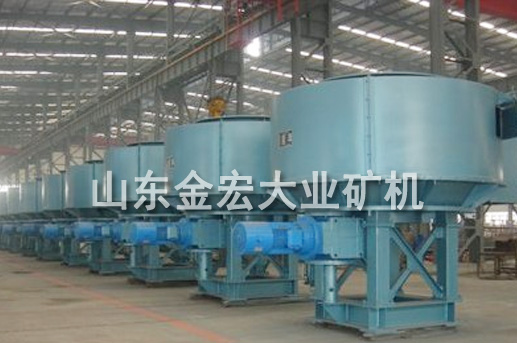

圓盤式給料機由驅動裝置、給料機本體、計量用帶式輸送機和計量裝置組成。給料機和帶式輸送機由一套驅動裝置驅動，該驅動裝置的電磁離合器具有實現給料機的開、停和兼有功能轉換的作用。計量帶式輸送機的帶速小于1m/s，為了測定帶速設有速度檢測裝置，為了防止稱量輥偏斜設有檢測桿進行調整。
圓盤式給料機為容積式計量的給料設備，能均勻、連續地將物料喂送到下一道工序，適用于喂送各種非黏性物料，不適用于流動性能良好的粉狀物料，適合圓盤給料機喂送的物料有礦石、煤粉、水泥、熟料、石灰石、黏土等粉狀、粒狀或小塊狀物料
優勢特點
1、產品運行穩定簡單易操作
2、適用范圍廣泛，節能高效
3、承載力大，運轉平穩
4、具有結構簡單、給料均勻，使用可靠的優點，如果改變調整套與圓盤之間的距離，可以達到調節給料量的目的
工作原理

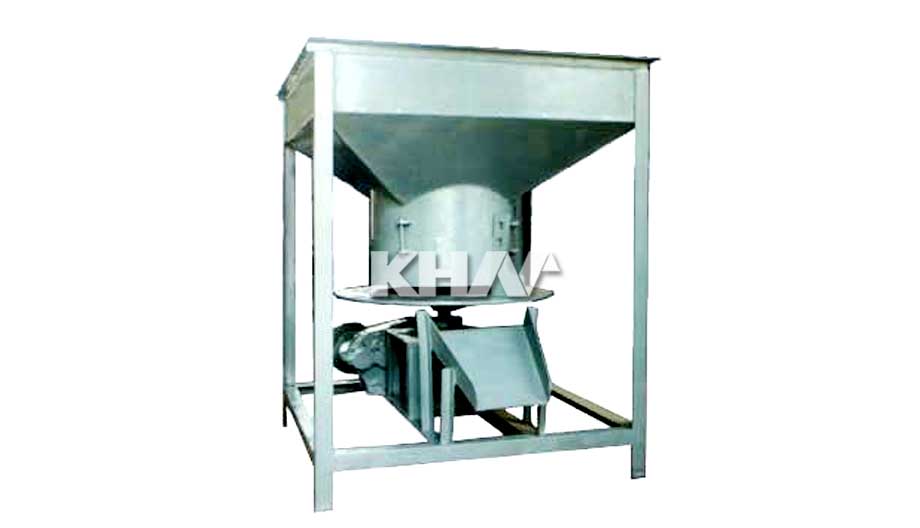

散狀物料從料斗裝入受料筒中，物料沒受料筒壁借本身自重堆積在圓盤上，用調節螺栓調整套筒與圓盤之間的間隙，可以控制物料在圓盤上的自然堆角。圓盤轉動時，物料被圓盤上的卸料刀均勻地刮到圓盤外下落，這樣隨著圓盤轉動，物料便由卸料刀均勻刮入接料斗中。圓盤連續運轉，就完成了均勻的給料操作。調整卸料刀與圓盤之間的間隙，也可以控制給料量的多少。工作時，電動機通過皮帶輪帶動裝在蝸桿減速器上的圓盤轉動。
產品結構
圓盤式給料機由驅動裝置、給料機本體、計量用帶式輸送機和計量裝置組成。給料機和帶式輸送機由一套驅動裝置驅動，該驅動裝置的電磁離合器具有實現給料機的開、停和兼有功能轉換的作用。計量帶式輸送機的帶速小于1m/s,為了測定帶速設有速度檢測裝置，為了防止稱量輥偏斜設有檢測桿進行調整。
技術參數
|
類型
|
型號
|
圓盤直徑
|
圓盤轉速(r/min)
|
最大給料粒度
|
給料能力(t/h)
|
電機型號
|
電機功率
|
重量
|
|
封閉吊式
|
YG300
|
300
|
10.0
|
20
|
0-1.8
|
Y80L-4
|
0.55
|
115
|
|
YG400
|
400
|
10.7
|
20
|
0-2.6
|
Y90L-6
|
1.1
|
120
|
|
YG500
|
500
|
10.7
|
20
|
0-3.3
|
Y90L-6
|
1.1
|
124
|
|
YG600
|
600
|
10.0
|
20
|
0-5.0
|
Y90L-6
|
1.1
|
130
|
|
YG800
|
800
|
9
|
30
|
0-8.0
|
Y90L-6
|
1.1
|
195
|
|
YG1000
|
1000
|
9
|
30
|
0-12
|
Y90L-4
|
1.5
|
263
|
|
YG1500
|
1500
|
7
|
40
|
0-22
|
Y132M2-6
|
5.5
|
755
|
|
敞開吊式
|
DK600
|
600
|
7.53
|
25
|
1.8-3.9
|
Y90L-6
|
1.1
|
410
|
|
DK800
|
800
|
7.53
|
30
|
3.5-7.6
|
Y90L-6
|
1.1
|
600
|
|
DK1000
|
1000
|
7.50
|
40
|
1.8-16.7
|
Y100L-6
|
1.5
|
800
|
|
DK1300
|
1300
|
6.5
|
50
|
4.3-27.9
|
Y132S-6
|
3
|
1110
|
|
DK1600
|
1600
|
6
|
60
|
7.03-48.6
|
Y132M1-6
|
4
|
1980
|
|
DK1800
|
1800
|
5
|
70
|
9.26-60
|
Y132M2-6
|
5.5
|
3070
|
|
DK2000
|
2000
|
5
|
80
|
13.6-88.4
|
Y132M2-6
|
5.5
|
3260
|
