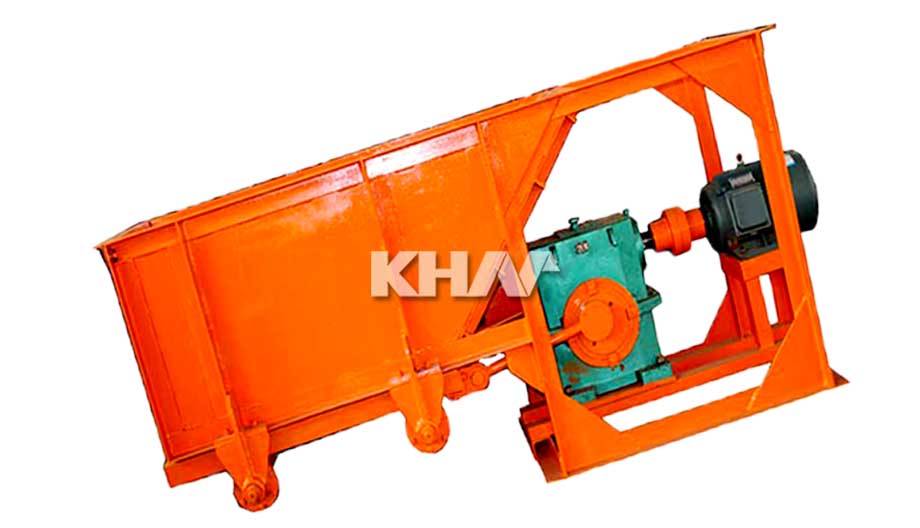

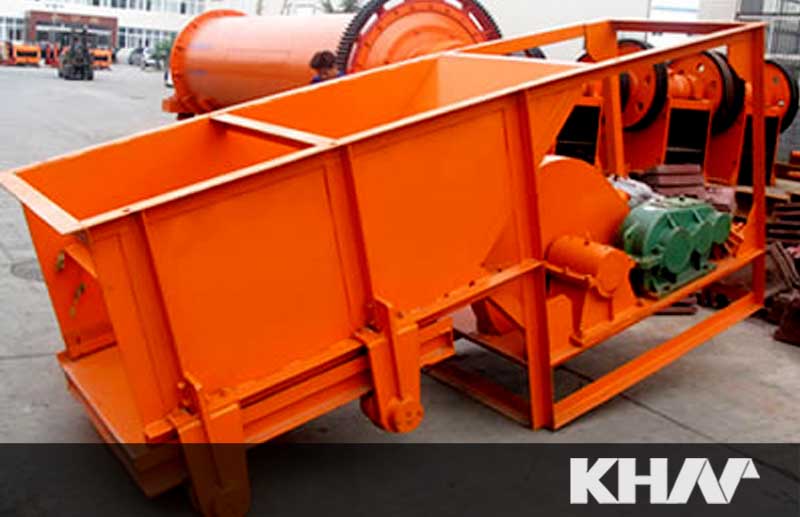

槽式給礦機
槽式給礦機適用于冶金、礦山、保工、建筑、選礦、煤炭等工業部門，將塊狀物料由儲料倉輸送到受料裝置(不適宜輸送粉末狀態的物料)。 槽式給礦機可以架設于地面，也可以吊裝在礦倉卸料口上。槽底板作往復運動，其沖次為20-60次/分，沖程為20-200mm。沖程可由驅動裝置偏心輪進行適當調整，偏心距為沖程之半。據一些選礦廠生產實踐，對于粘性礦石，偏心距不應小于30mm。槽式給礦機的槽體寬度約為給料最大粒度的2-2.5倍。最大的槽式給礦機，可滿足小于500mm粒度鐵礦石的給礦。最常選用的規格是980*1240槽式給礦機，其給料粒度為350-0mm，適用于作為400*600鄂式破碎機的給料設備
【產品簡介】一款用于大塊物料的周期性往復式給料設備。
【進料粒度】：205-300mm
【生產能力】：10.5-300t/h
【應用范圍】：適用于選礦、煤炭、化工及其它工業部門.
【產品介紹】：槽式給礦機可以架設于地面，也可以吊裝在礦倉卸料口上。槽底板作往復運動，其沖次為20-60次/分，沖程為20-200mm
【產品改進】：根據用戶要求，可將電機改為調速電機，以便調整給礦量。
優勢特點
1、結構簡單，喂料均勻，連續性能好。
2、隨時改變和控制流量，操作方便可以均勻地調節給礦量。
3、傳動平穩，傳動效率高。
4、結構緊湊，設計合理。
5、品質優良，用途廣泛。
工作原理
該設備一般安裝在料倉出料口下部，礦石落入槽體底部的漏板上，底部漏板設置在滾輪上，并通過偏心機構使漏板與雙出軸的減速機相連，然后通過聯軸器與電動機相接。工作時，由電動機通過聯軸器帶動減速機，并通過偏心盤與設備在槽架底部和滾輪之間的漏盤一起往復直線運動，從而完成均勻給料。
技術參數
|
型號
|
出料口尺寸
寬×高
|
最大給料粒度
(mm)
|
給料能力
(t/h)
|
電機型號
|
電機功率
(kw)
|
重量
(kg)
|
|
CG300×300
|
300×300
|
50
|
10--20
|
Y90L-4
|
1.5
|
265
|
|
CG400×400
|
400×400
|
100
|
10--30
|
Y112M-6
|
2.2
|
535
|
|
CG600×500
|
600×500
|
200
|
10--50
|
Y112M-4
|
4
|
1045
|
|
CG700×500
|
700×500
|
250
|
10--60
|
1100
|
|
CG980×1240
|
980×800
|
350
|
36--90
|
Y160M-6
|
7.5
|
1710
|
