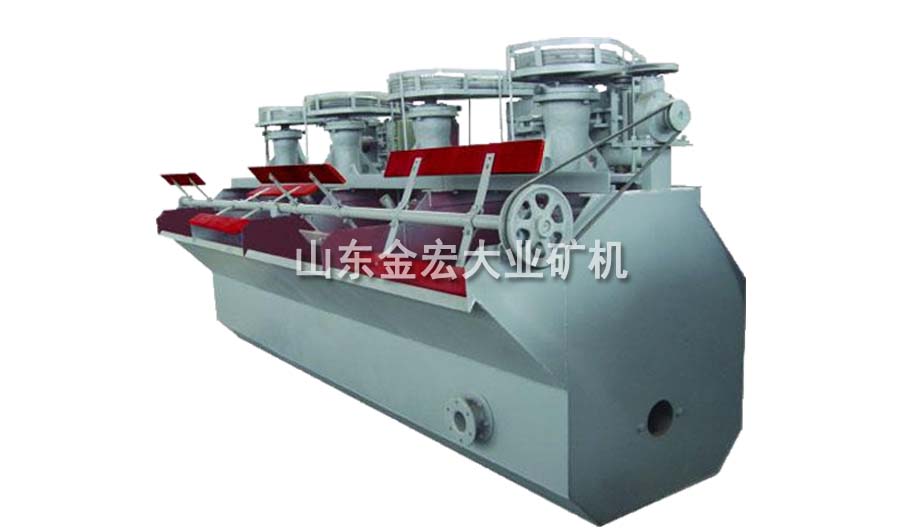

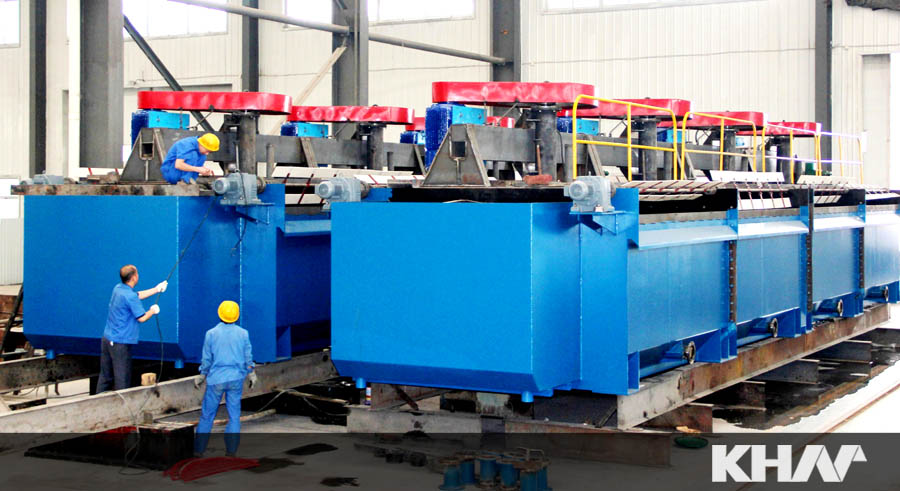

KYF型充氣式浮選機

這是一款不吸漿的充氣機械攪拌式浮選機。有效容積為1～38m3，該浮選機采用“Ｕ”型槽體、空心軸充氣和懸掛定子，尤其是采用了一種新式葉輪。這是一種葉片后傾一個角度的錐形葉輪，類似于高比轉速的離心泵輪，揚送礦漿量大、壓頭小、功耗低且結構簡單。在葉輪腔中還裝置了多孔圓筒形空氣分配器，使空氣能預先均勻地分散在葉輪葉片的大部分區域，提供了較大的礦漿－空氣接角界面。

在浮選機工作時，隨著葉輪的旋轉，槽內礦漿從四周經槽底由葉輪下端吸到葉輪葉片之間，同時，由鼓風機給入的低壓空氣經空心軸和葉輪的空氣分配器，也進入其中。礦漿與空氣在葉片之間充分混合后，從葉輪上半部周邊向斜上推出，由定子穩流和定向后進入整個槽子中。氣泡上升到泡沫穩定區，經過富集過程，泡沫從溢流堰自流溢出，進入泡沫槽，還有一部分礦漿向葉輪下部流去，再經葉輪攪拌，重新混合形成礦化氣泡，剩余的礦漿流向下一槽，直到最終成為尾礦。

優勢特點

• 功耗很小，可節能30-50%

• 礦粒懸浮好，浮選指標高

• 易損件磨損輕，壽命長

• 機械攪拌式，不能自吸氣，不能自吸礦漿，作業間需階梯配置。

• 可與XCF型浮選機構成聯合浮選機組作直流槽。

工作原理

浮選機的結構裝置：本機主要由礦漿槽、攪拌裝置、充氣裝置、排出礦化泡裝置、電動機等組成。
1、礦漿槽：它有進漿口，以及調節礦漿面的閘門裝置，它主要由用鋼板焊成的槽體和鋼板與圓鋼焊成的閘門組成。
2、攪拌裝置：它用于攪拌礦漿，防止礦砂在槽體沉淀，它主要由皮帶輪、葉輪、垂直軸等組成，葉輪是由耐磨橡膠制成的。
3、充氣裝置：它由導管進氣管組成，當葉輪旋轉時，葉輪腔中產生負壓，將空氣通過中空的泵管吸入，并彌散在礦漿中形成氣泡群，這種帶有大量氣泡的礦漿由葉輪的旋轉力而被很快的拋向定子，進一步使礦漿中的氣泡細化，及消除浮選槽中礦漿流的旋轉運動，造成大量垂直上升的微泡，為浮選過程提供必要的條件。

4、排除礦化氣泡裝置：它是將浮在槽面上的泡沫刮出，主要由電機帶動減速器，減速器帶動刮板組成。

KYF型充氣式浮選機的葉輪旋轉時，槽內礦漿從四周經槽底由葉輪下端吸入葉輪葉片間，同時，由鼓風機給入的低壓空氣經風道、空氣調節閥、空心主軸進入葉輪腔的空氣分配器中，通過分配器周邊的孔進入葉輪葉片間，礦漿與空氣在葉輪葉片間進行充分混合后，由葉輪上半部周邊排出，排出的礦流向斜上方運動，由安裝在葉輪四周斜上方的定子穩定和定向后，分散到整個槽子中。礦化氣泡上升到槽子表面形成泡沫，泡沫自流到泡沫槽中，礦漿再返回葉輪區進行再循環，另一部分則通過槽間壁上的流通孔進入下槽進行再選別。

產品結構

KYF型充氣式浮選機有U型槽體浮選機和柱型槽體浮選機兩種，浮選機主要由葉輪、定子、主軸、軸承體、空氣調節閥和槽體等組成，如圖所示。

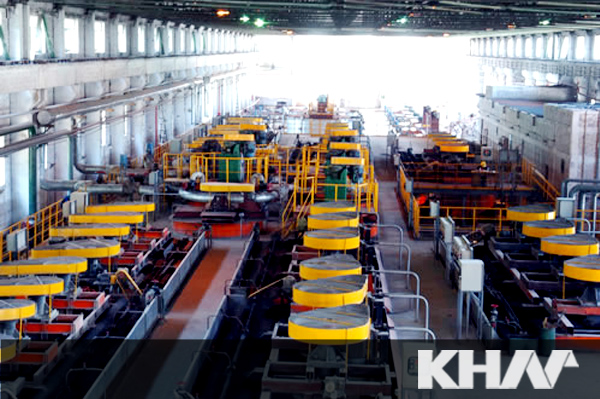

KYF型充氣式浮選機適用于大、中型選礦廠粗選和精選作業，可選別有色金屬、黑色金屬盒非金屬礦物，入選物料粒度范圍為0.3～0.01mm（-0.074mm粒級含量＞50%）。
