產品介紹

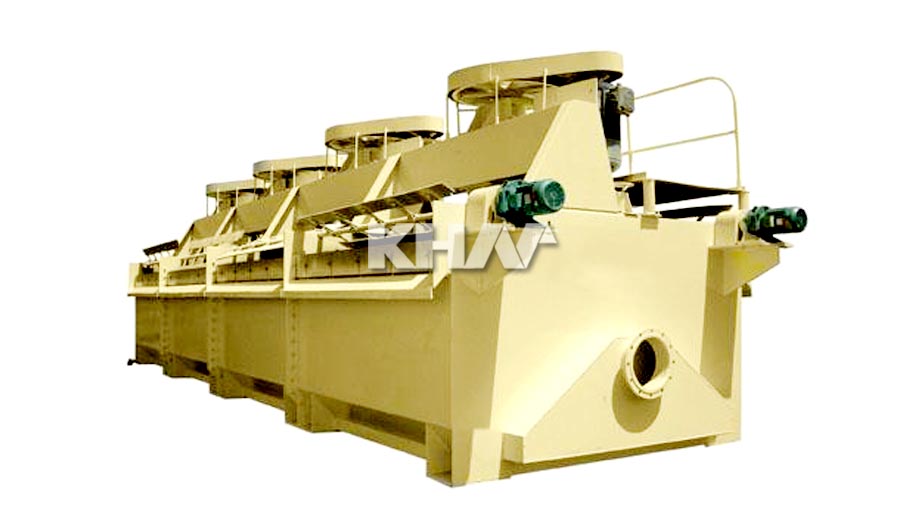

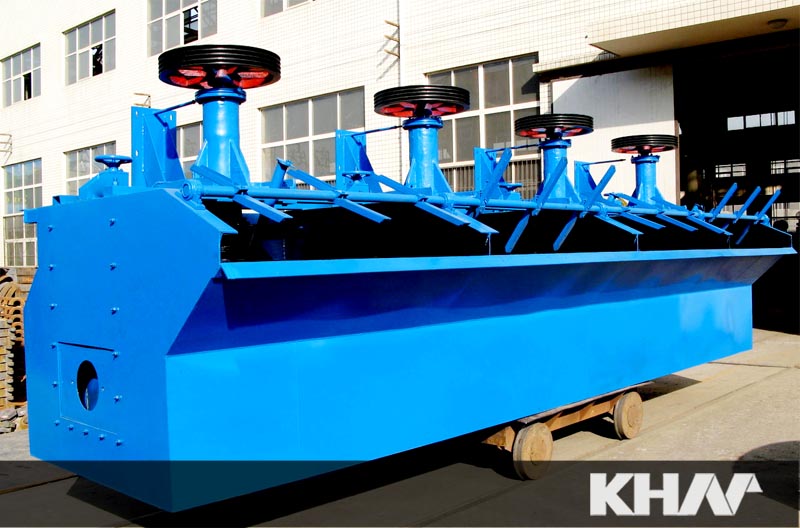

金宏大業 SF型浮選機是一款自吸漿、自吸氣的機械攪拌式浮選機。有效容積為0.37-24m³
該浮選機由電動機三角帶傳動帶動葉輪旋轉，產生離心作用形成負壓，一方面吸入充足的空氣與礦漿混合，一方面攪拌礦漿與藥物混合，同時細化泡沫，使礦物粘合泡沫之上，浮到礦漿面再形成礦化泡沫。調節閘板高度，控制液面。
本浮選機適用于有色黑色金屬的選別，還可用于非金屬如：煤瑩石、滑石的選別。
該浮選機由電動機三角帶傳動帶動葉輪旋轉，產生離心作用形成負壓，一方面吸入充足的空氣與礦漿混合，一方面攪拌礦漿與藥物混合，同時細化泡沫，使礦物粘合泡沫之上，浮到礦漿面再形成礦化泡沫。調節閘板高度，控制液面，使有用泡沫被刮板刮出。
浮選機使用說明：
開機前應先檢查各部位螺栓，停機起動前應先手動代輪旋轉，以防沉淀物淤積增加電動機負荷，工作時應細心調整閘門高度，使液面保持穩定，隨時將礦漿液面上的礦化泡沫刮入流槽。葉輪與定子應保持一定的間距，磨損時應注意更換，泵體內軸承每三個月要保養一次。
易損件：葉輪，定子。
優勢特點
1.吸氣量大、功耗低。
2.易損件壽命長。
3.每槽兼有吸氣、吸漿和浮選三重功能，自成浮選回路，不需任何輔助設備，水平配置，便于流程的變更。
4.礦漿循環合理，能最大限度地減少粗砂沉淀，有利于粗粒礦物浮選。
5.設有礦漿面的自控裝置，調節方便。
6.葉輪帶有后傾式的上下葉片。上葉片產生礦漿上循環，下葉片產生礦漿下循環。
7.機械攪拌，自吸氣，自吸礦漿。
8.可與JJF型浮選機構成聯合浮選機組，作為每一個作業的吸入槽。
工作原理
SF型浮選機葉輪旋轉時，上下葉輪腔內的礦漿在上下葉片的作用下產生離心力而被甩向四周，使上下葉輪腔內形成負壓區。同時，蓋板上部的礦漿經蓋板上的循環孔被吸入上葉輪腔內，形成礦漿上循環。下葉片向四周甩出礦漿時，其下部礦漿向中心補充，這樣就形成了礦漿的下循環。而空氣經吸氣管、中心筒被吸入到上葉輪腔，與被吸入的礦漿相混合，形成大量細小氣泡，通過蓋板穩流后，均勻地彌散在槽內，形成礦化氣泡。礦化氣泡上浮至泡沫層，由刮板刮出即為泡沫產品。
產品結構圖
金宏大業SF型浮選機采用了結構新穎的前傾式槽體，雙面葉片水輪，配有導流管和假底裝置，槽內礦漿按固定的流動方式進行上、下雙循環，有利于粗粒礦物的懸浮，可自吸空氣，自吸礦漿，不需要泡沫泵。
SF型浮選機可廣泛用于有色金屬、黑色金屬、和非金屬礦物的選別，適合于大、中型浮選廠的粗選和掃選作業。
技術參數
|
型號
|
有效容積(m3)
|
處理能力(m3/min)
|
葉輪直徑
|
葉輪轉速(r.p.m)
|
攪拌用電機功率
|
刮板用電機功率
|
單槽重量
|
|
SF-0.37
|
0.37
|
0.2-0.4
|
300
|
352-442
|
1.5
|
0.55
|
470
|
|
SF-0.7
|
0.7
|
0.3-1.0
|
350
|
336
|
3
|
1.1
|
970
|
|
SF-1.2
|
1.2
|
0.6-1.2
|
450
|
312
|
5.5
|
1.1
|
1400
|
|
SF-2.8
|
2.8
|
1.5-3.5
|
550
|
280
|
11
|
1.5
|
2120
|
|
SF-4
|
4
|
2-4
|
650
|
235
|
15
|
1.5
|
2600
|
|
SF-6
|
6
|
3-6
|
760
|
191
|
30
|
2.2
|
3000
|
|
SF-8
|
8
|
4-8
|
760
|
191
|
30
|
2.2
|
4292
|
|
SF-16
|
16
|
5-16
|
850
|
169
|
45
|
2.2
|
7415
|
|
SF-20
|
20
|
5-20
|
850
|
169
|
45
|
2.2
|
9823
|
