產品簡介

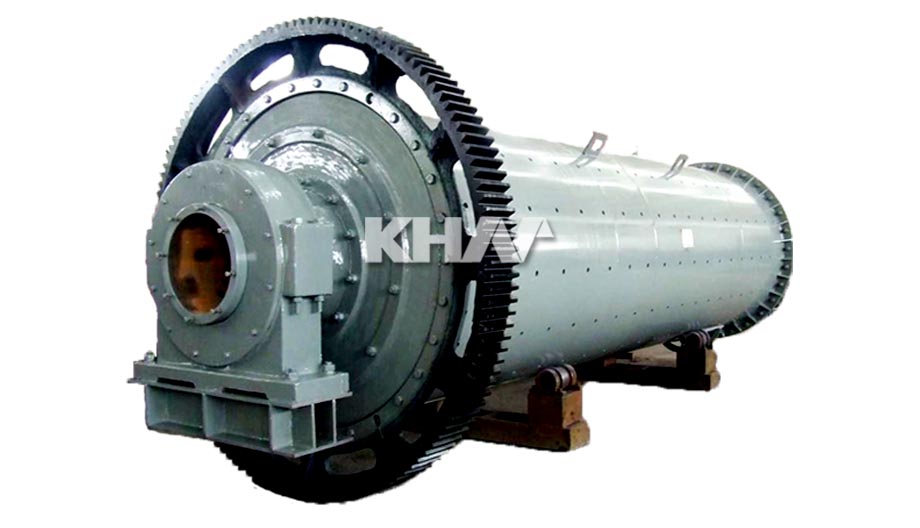

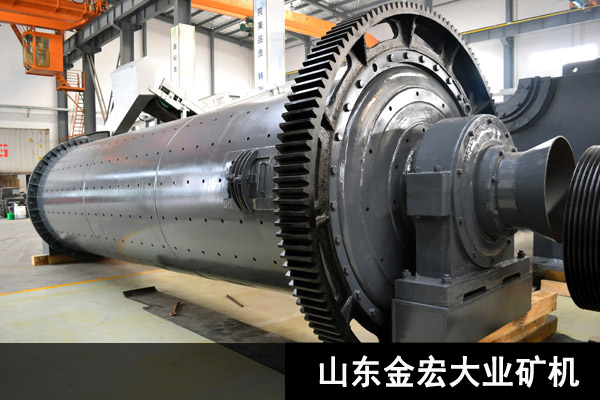

格子型球磨機是金宏大業礦山機械的球磨機設備，格子型球磨機可用于各級硬度的礦石和材料，是選礦、化工、水泥、建筑等工業部門的常用設備。想了解更多格子型球磨機的相關內容，請與我們聯系。
【進料粒度】：≤20-≤25mm
【裝球量】：1.5-338t
【應用范圍】：廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業。
【產品簡介】一款傳統的、靠排礦格子強制排礦的球磨機。
【筒體直徑】900mm～4500mm
【產品改進】濕式格子型球磨機筒體可使用鑫海高耐磨襯板，具有良好的耐磨性，使用壽命長，維護方便。
-
-
-
-
1. 頂起裝置，便于檢修。
2.靜動壓軸承，運轉平穩可靠。
3.慢速傳動，便于檢修和啟動。
4.油霧潤滑裝置，保證大小齒輪潤滑可靠。
5.氣體離合器柔性啟動。
工作原理

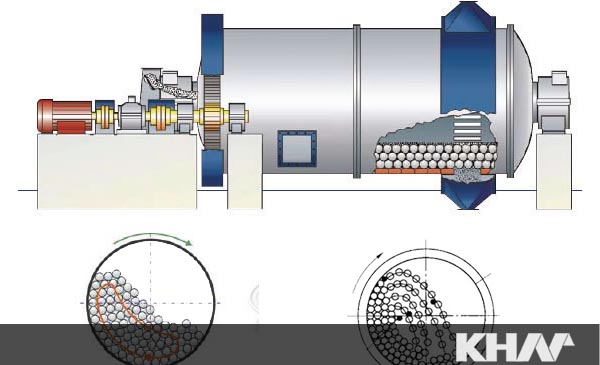

本機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔?。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。
技術參數
|
型 號
|
筒體直徑
|
筒體長度
|
電機型號
|
電機 功率
|
長(mm)
|
寬
|
高
|
有效容積(m3)
|
最大裝球量
|
重 量
|
|
MQG0909
|
900
|
900
|
Y225S-8
|
18.5
|
4750
|
2213
|
2050
|
0.45
|
0.96
|
4620
|
|
MQG0918
|
900
|
1800
|
Y225M-8
|
22
|
5000
|
2280
|
2050
|
0.9
|
1.92
|
5340
|
|
MQG1212
|
1200
|
1200
|
Y250M-8
|
30
|
5788
|
2794
|
2540
|
1.14
|
2.4
|
11438
|
|
MQG1224
|
1200
|
2400
|
Y315S-8
|
55
|
6673
|
2994
|
2540
|
2.28
|
4.8
|
13200
|
|
MQG1515
|
1500
|
1500
|
JR115-8
|
60
|
6094
|
3300
|
2766
|
2.2
|
5
|
13700
|
|
MQG1530
|
1500
|
3000
|
JR125--8
|
95
|
7979
|
3300
|
2766
|
4.5
|
10
|
18690
|
|
MGG2122
|
2100
|
2200
|
JR128-8
|
155
|
7750
|
4839
|
3794
|
6.6
|
15
|
45400
|
|
MQG2130
|
2100
|
3000
|
JR137-8
|
210
|
8970
|
4839
|
3794
|
9
|
20
|
50600
|
|
MQG2430
|
2400
|
JR1410-8
|
280
|
9728
|
4956
|
4018
|
12.1
|
22.5
|
67000
|
|
MQG2721
|
2700
|
2100
|
JR1410-8
|
280
|
9300
|
5500
|
4500
|
10.7
|
24
|
63000
|
|
MQG2727
|
2700
|
2700
|
JR148-8
|
310
|
9900
|
5500
|
13.8
|
29
|
68530
|
|
MQG2736
|
2700
|
3600
|
TDMK400-32/2150
|
400
|
9785
|
5767
|
4995
|
18.4
|
41
|
77000
|
|
MQG3230
|
3200
|
3000
|
TDMK500-36
|
500
|
13700
|
6760
|
5100
|
20.7
|
43
|
113500
|
|
MQG3231
|
3200
|
3100
|
TDMK630-36
|
630
|
12750
|
6750
|
5150
|
21.4
|
45
|
114435
|
|
MQG3236
|
3200
|
3600
|
TDMK630-36
|
630
|
14300
|
6760
|
5200
|
24.8
|
52
|
119012
|
|
MQG3245
|
3200
|
4500
|
TDMK800-36
|
800
|
12700
|
7200
|
5700
|
31
|
65
|
127650
|
|
MQG3639
|
3600
|
3900
|
TM1000-36/3600
|
1000
|
15000
|
7200
|
6300
|
36.2
|
75
|
145000
|
|
MQG3645
|
3600
|
4500
|
TDMK1250-40
|
1250
|
15200
|
7750
|
6300
|
41.8
|
90
|
159700
|
|
MQG3650
|
3600
|
5000
|
JM1400-40
|
1400
|
17600
|
7750
|
6300
|
46.4
|
96
|
158000
|
|
MQG3660
|
3600
|
6000
|
TDMK1600-40
|
1600
|
17000
|
8800
|
6500
|
55.7
|
120
|
189000
|
|
MQG4060
|
4000
|
6000
|
TDMK1700-30
|
1700
|
17400
|
9500
|
7600
|
69.8
|
137
|
214000
|
|
MQG4560
|
4500
|
6000
|
TDMK2300-30
|
2300
|
17800
|
10500
|
7600
|
87
|
158
|
29400
|
