歐版反擊式破碎機（歐版反擊破）主要用于冶金、礦山、水泥、化工、耐火材料及陶瓷等工業部門，在高速公路建設、水利工程、建筑碎石、機制砂加工等領域廣泛應用，非常適合破碎各種軟、中硬礦石進行粗碎、中碎、細碎作業。
【進料粒度】: 250-700mm
【生產能力】: 70-400T/h
【應用領域】:適用于冶金、礦山、水泥、化工、耐火材料及陶瓷等工業部門，以及高速公路建設、水利工程、建筑碎石、機制砂加工等領域。
【適用物料】:適合對各種軟、中硬礦石進行粗碎、中碎、細碎作業，如： 石灰石、 長石、 方解石、 滑石、 重晶石、 稀土、 粘土、 高嶺土、 白云石、 高嶺土、 石膏、 石墨 等
產品特點：
頂級工藝 獨特設計
重型化的轉子設計，以及嚴格的檢測手段，保證高質量的轉子；同時，獨特的板錘固定裝置，使得板錘的可靠性更高。
半自動化操作 維修簡單快捷
選配液壓控制系統，通過液壓裝置快速調節出料口大小及出料粒度；自動化液壓開頂裝置，可迅速地完成板錘等易損件的更換，減少了停機和檢修的時間。
鑄鋼結構 承載力高
該系列反擊式破碎機軸承座采用整體式鑄鋼結構，確保機器運行穩定性；選用更大規格軸承，使其具有更高承載能力。
簡化工藝流程 應用廣泛
兩腔破碎，在粗中碎作業時，可以簡化工藝流程；三腔破碎，在細碎，超細碎作業中表現非凡。兩種腔型滿足了絕大多數粗、中、細碎作業的破碎要求。
工作原理：

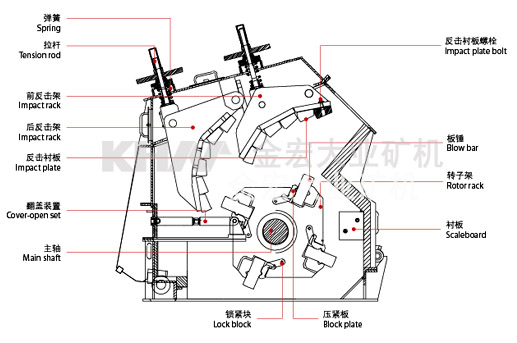

本機器是一種利用沖擊能來破碎物料的破碎機械。當物料進入板錘作用區時，受到板錘的高速?zèng)_擊而破碎，并被拋向安裝在轉子上方的反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎。此過程重復進行，直到物料被破碎至所需粒度，由機器下部排出為止。調整反擊架與轉子架之間的間隙可達到改變物料粒度和物料形狀的目的。本機在反擊板后采用彈簧保險裝置，當非破碎物進入破碎腔后，前后反擊架后退，非破碎物從機內排出。
工作環境：
轉子是破碎機的"心臟"，也是反擊式破碎機驗收嚴格的零件，在工作中起著至關重要的作用。因此金宏大業配備結構堅固的高耐磨材料重型轉子以獲得更高的轉動慣量。
PFW歐版系列反擊式破碎機改進了調整裝置，操作更便捷。
PFW歐版系列反擊式破碎機的三腔破碎，在細碎，超細碎作業中表現很好。
PFW歐版系列反擊式破碎機的兩腔破碎，在粗中碎作業時，可以簡化工藝流程
技術參數：
兩腔反擊破
|
型號
|
規格
（mm）
|
進料口尺寸
（mm）
|
最大進料粒度
（mm）
|
處理能力
（t/h）
|
裝機功率
（kw）
|
重量
（t）
|
外形尺寸
（mm）
|
|
PFW1210II
|
Φ1150×960
|
1100×1030
|
400
|
90-160
|
90-110
|
17
|
2400×1870×2550
|
|
PFW1214II
|
Φ1150×1400
|
1100×1430
|
500
|
130-200
|
132-160
|
22
|
2400×2310×2550
|
|
PFW1315II
|
Φ1300×1500
|
1200×1530
|
600
|
180-320
|
160-200
|
29
|
2700×2570×2800
|
|
PFW1318II
|
Φ1300×1800
|
1200×1830
|
700
|
240-400
|
200-250
|
34
|
2700×2870×2800
|
|
PFW1415II
|
Φ1400×1500
|
1300×1530
|
700
|
300-480
|
200-250
|
38
|
2900×2700×3000
|
三腔反擊破
|
型號
|
規格
（mm）
|
進料口尺寸
（mm）
|
最大進料粒度
（mm）
|
處理能力
（t/h）
|
裝機功率
（kw）
|
重量
（t）
|
外形尺寸
（mm）
|
|
PFW1210Ⅲ
|
Φ1150×960
|
570×990
|
250
|
70-140
|
90-110
|
15
|
2550×1870×2100
|
|
PFW1214Ⅲ
|
Φ1150×1400
|
570×1430
|
250
|
90-190
|
132-160
|
19
|
2550×2310×2100
|
|
PFW1315Ⅲ
|
Φ1300×1500
|
625×1530
|
300
|
150-280
|
160-200
|
25
|
2960×2570×2380
|
|
PFW1318Ⅲ
|
Φ1300×1800
|
625×1830
|
300
|
220-350
|
200-250
|
30
|
2960×2870×2380
|
|
PFW1415Ⅲ
|
Φ1400×1500
|
800×1530
|
300
|
280-350
|
200-250
|
33
|
3120×2650×2660
|
