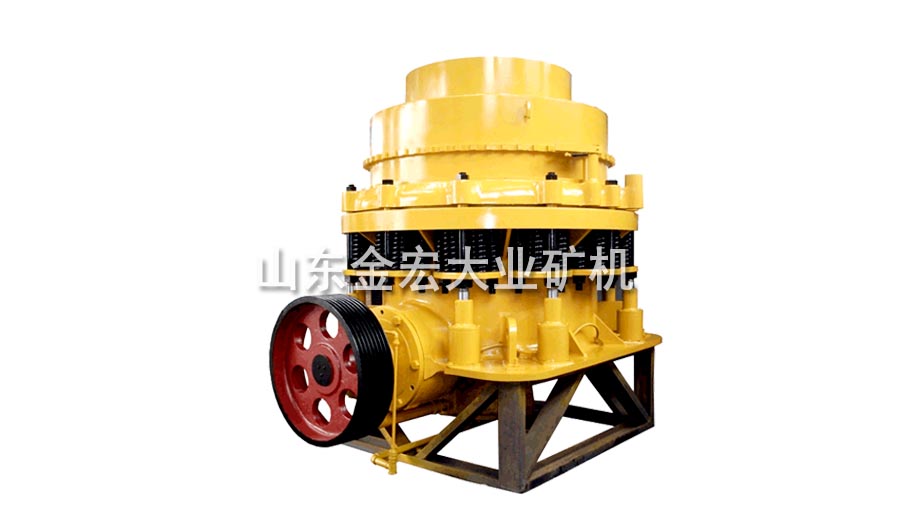

PYF系列圓錐破碎機廣泛應用在冶金工業、建材工業、筑路工業、化學工業與硅酸鹽工業中，適用于中等和中等以上硬度的各種礦石和巖石，本機具有破碎比大、效率高、處理量高、運作成本低、調整方便、使用經濟等特點。由于零件選材與結構設計合理，故使用壽命長，而破碎產品的粒度均勻，減少了循環負荷。
【給料粒度】：61-391mm
【處理能力】：16-1941m³/h
【應用范圍】：冶金、建材、筑路、化學與硅酸鹽工業
性能特點：
金宏大業生產的復合型圓錐破碎機在中、大規格破碎機中，采用了液壓清腔系統，減少了停機時間，且每種規格的破碎腔型多，用戶可根據不同的需要，選擇不同的腔形，以更好地適應用戶需要。本機密封采用潤滑脂密封，避免了給水及排水系統易堵塞的弊病及水油易混合的缺陷，彈簧保險系統是過載保護裝置，可使異物、鐵塊通過破碎腔而不危害破碎機。本機分為標準型和短頭型，一般而言，標準型給料粒度大，排料粒度也較粗，短頭型的破碎錐較陡，給料粒度小，有利于生產細粒級的物料，故標準型一般用于粗、中、碎，短頭型用于中、細碎。
工作原理：

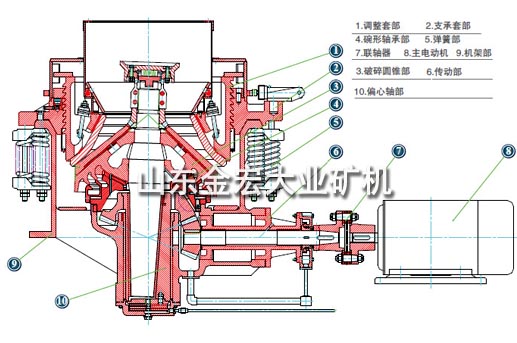

圓錐破碎機工作時，由電動機通過三角帶、大帶輪、傳動軸、小錐齒輪、大錐齒輪帶動偏心套旋轉，主軸在偏心軸套的迫動下做旋轉擺動，使得破碎壁時而靠近時而遠離軋臼壁，從而使物料在定錐與動錐組成的環形破碎腔內不斷地受到?jīng)_擊、擠壓和彎曲而破碎。經過多次擠壓、沖擊和彎曲后，物料破碎至要求粒度，經下部排出。
技術參數：
|
規格 |
型號 |
腔型 |
破碎錐大端 直徑
（mm） |
排料口調整 范圍
（mm） |
推薦最小排 料口時
開口邊給出料口 （mm） |
最大給料
（mm） |
處理能力
（m³/h） |
主電機功率
(kw) |
機器本體重 量
(kg) |
外形尺寸
（長×寬×高）
（mm） |
?600
|
PYFB- 0607 |
標準細型 |
600 |
6-38 |
72 |
61 |
16- 54 |
22 |
4490 |
2195×1540×1651 |
|
PYFB- 0609 |
標準粗型 |
9-38 |
109 |
93 |
18- 68 |
|
PYFB- 0610 |
標準特粗 型 |
13- 38 |
109 |
93 |
23- 72 |
|
PYFB- 0603 |
短頭細型 |
3-13 |
35 |
30 |
9-36 |
4580 |
|
PYFD- 0605 |
短頭粗型 |
5-16 |
51 |
43 |
16- 50 |
?900
|
PYFB- 0912 |
標準細型 |
900 |
9-22 |
102 |
85 |
45- 91 |
75 |
9980 |
2656×1636×2241 |
|
PYFB- 1114 |
標準粗型 |
13- 38 |
175 |
150 |
59- 163 |
|
PYFB- 1121 |
標準特粗 型 |
25- 38 |
178 |
150 |
118- 163 |
|
PYFD- 1124 |
短頭細型 |
3-13 |
41 |
35 |
27- 90 |
|
PYFD- 1107 |
短頭中型 |
3-16 |
76 |
65 |
27- 100 |
10530 |
|
PYFD- 1110 |
短頭粗型 |
6-19 |
102 |
85 |
59- 129 |
|
?1300 |
PYFB- 1313 |
標準細型 |
900 |
13- 31 |
137 |
115 |
109- 181 |
160 |
22460 |
2983×1866×3156 |
|
PYFB- 1321 |
標準中型 |
16- 38 |
210 |
178 |
132- 253 |
|
PYFB- 1324 |
標準粗型 |
19- 51 |
241 |
205 |
172- 349 |
|
PYFB- 1325 |
標準特粗 型 |
25- 51 |
259 |
220 |
236- 358 |
|
PYFD- 1306 |
短頭細型 |
3-16 |
64 |
54 |
36- 163 |
|
PYFD- 1308 |
短頭中型 |
6-16 |
89 |
76 |
82- 163 |
|
PYFD- 1310 |
短頭粗型 |
8-25 |
105 |
89 |
109- 227 |
22590 |
|
PYFD- 1313 |
短頭特粗 型 |
16- 25 |
133 |
113 |
209- 236 |
|
?1600 |
PYFB- 1620 |
標準細型 |
1676 |
16- 38 |
209 |
178 |
181- 327 |
250 |
43270 |
3641×2954×3771 |
|
PYFB- 1624 |
標準中型 |
22- 51 |
241 |
205 |
258- 417 |
|
PYFB- 1626 |
標準粗型 |
25- 64 |
269 |
228 |
299- 635 |
|
PYFB- 1636 |
標準特粗 型 |
38- 64 |
368 |
313 |
431- 630 |
|
PYFD- 1607 |
短頭細型 |
5-13 |
70 |
60 |
90- 209 |
|
PYFD- 1608 |
短頭中型 |
6-19 |
89 |
76 |
136- 281 |
|
PYFD- 1613 |
短頭粗型 |
20- 25 |
133 |
113 |
190- 336 |
43870 |
|
PYFD- 1614 |
短頭特粗 型 |
13- 25 |
133 |
113 |
253- 336 |
|
?2100 |
PYFB- 2127 |
標準細型 |
2134 |
19- 38 |
278 |
236 |
544- 1034 |
400 |
86730 |
4631×3302×4638 |
|
PYFB- 2133 |
標準中型 |
25- 51 |
334 |
284 |
862- 1424 |
|
PYFB- 2136 |
標準粗型 |
31- 64 |
369 |
314 |
1125- 1814 |
|
PYFB- 2146 |
標準特粗 型 |
38- 64 |
460 |
391 |
1252- 1941 |
|
PYFD- 2110 |
短頭細型 |
5-16 |
105 |
89 |
218- 463 |
|
PYFD- 2113 |
短頭中型 |
10- 19 |
133 |
113 |
404- 580 |
|
PYFD- 2117 |
短頭粗型 |
13- 25 |
178 |
151 |
517- 680 |
89500 |
|
PYFD- 2120 |
短頭特粗 型 |
16- 25 |
203 |
172 |
580- 744 |
